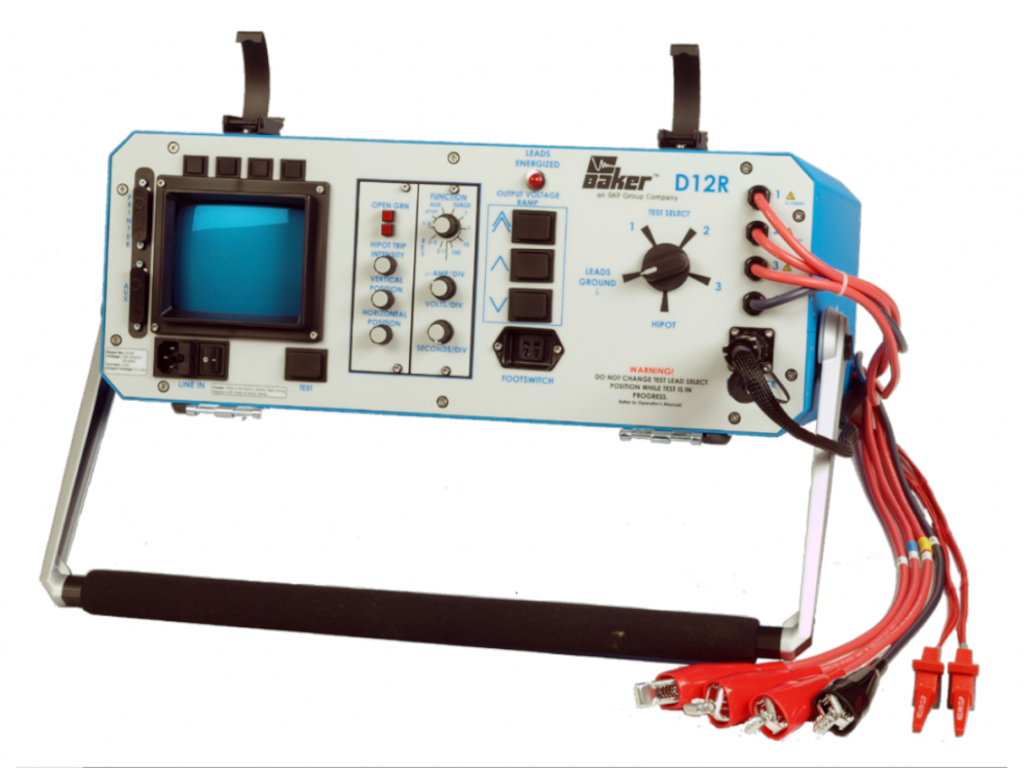

Цифровой тестер обмотки электродвигателя Baker D12R

Назначение средства измерений

D12R, D6R, D3R - цифровые тестеры обмотки электродвигателя проводят импульсное испытание, определение индекса поляризации, испытание постоянным током высокого напряжения, испытание сопротивления изоляции, определение сопротивления обмотки.

Цифровые тестеры D12R, D6R и D3R компании Baker позволяют производить испытания высоким напряжением, импульсные испытания, определять сопротивление обмотки, а также представлять в цифровом виде данные и сохранять их на жёстком диске компьютера для последующего использования.

Измерение сопротивления обмотки позволяет обнаружить короткие замыкания между витками обмотки катушки, на основании данных о разнице числа оборотов фиксирует дисбаланс между фазами, вместе с тем обнаруживая дефекты обмотки и ненадёжные контакты.

Испытание постоянным током высокого напряжения позволяет обнаружить дефекты корпусной изоляции, одновременно определяя индекс поляризации. Корпусная изоляция состоит из изоляции проводов и изоляции пазовых гильз, клиньев, электроизоляционного лака и специальной бумаги для изоляции фаз электродвигателя.

Импульсное испытание позволяет обнаружить дефекты как в межвитковой обмотке, так и в системе межфазной изоляции. С помощью устройства преобразования аналоговых сигналов в цифровые данные тестеры способны фиксировать импульсные колебания, запоминать и отслеживать их без ограничения по времени и выводить их на печатающее устройство.

Тестер может использоваться для испытания всех вращающихся магнитных полей синхронных электродвигателей. В этом случае он запоминает импульсные колебания, полученные при проведении импульсного испытания на одной катушке и сравнивает их с импульсными колебаниями других катушек. Цифровой тестер обмотки может быть использован для проверки якорей и полей постоянного тока. Результаты испытания могут быть сопоставлены со всеми последующими результатами проверки ламелей якоря для обнаружения дефектов обмотки.

Цифровой тестер обмоток может самостоятельно проводить испытания в полевых условиях, а затем передавать собранные данные на компьютер, на котором установлено программное обеспечение MTA for Windows для дальнейшего анализа.
